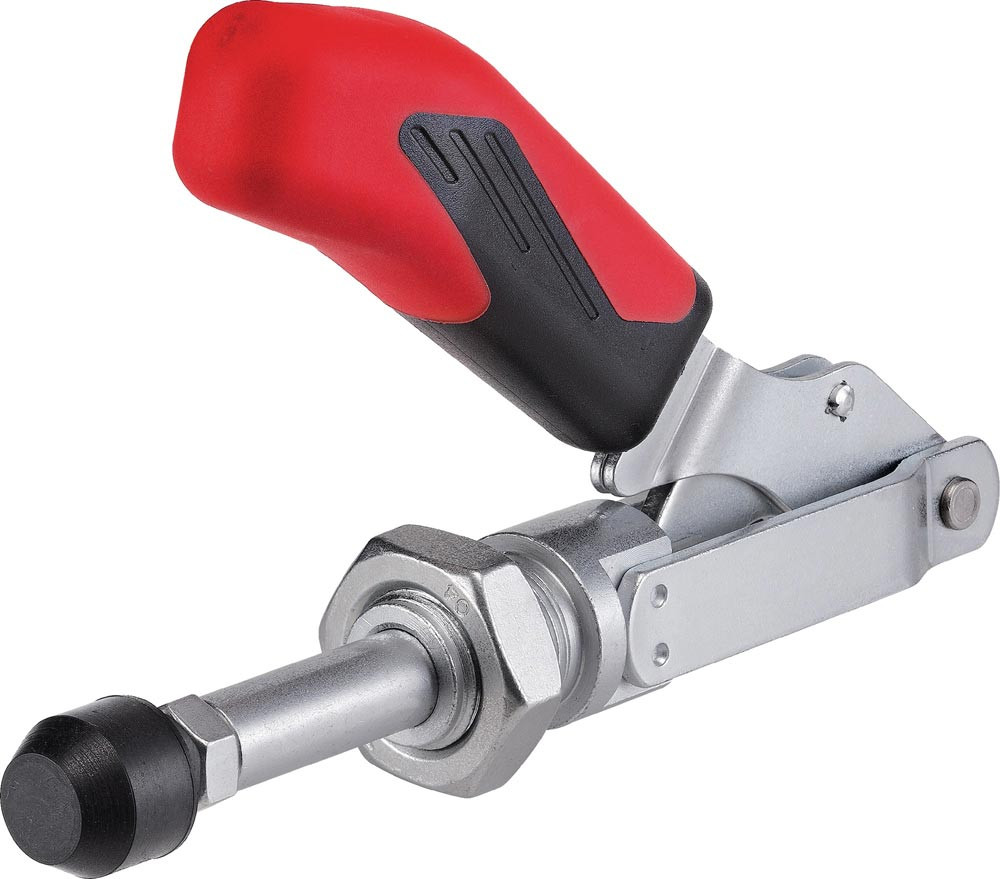

Artikelbild

Abbildung ähnlich

Schubstangenspanner Nr. 6840 Größe 3

Artikelnummer: E6438276

50,50 EUR (exkl. MwSt.)

60,10 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter

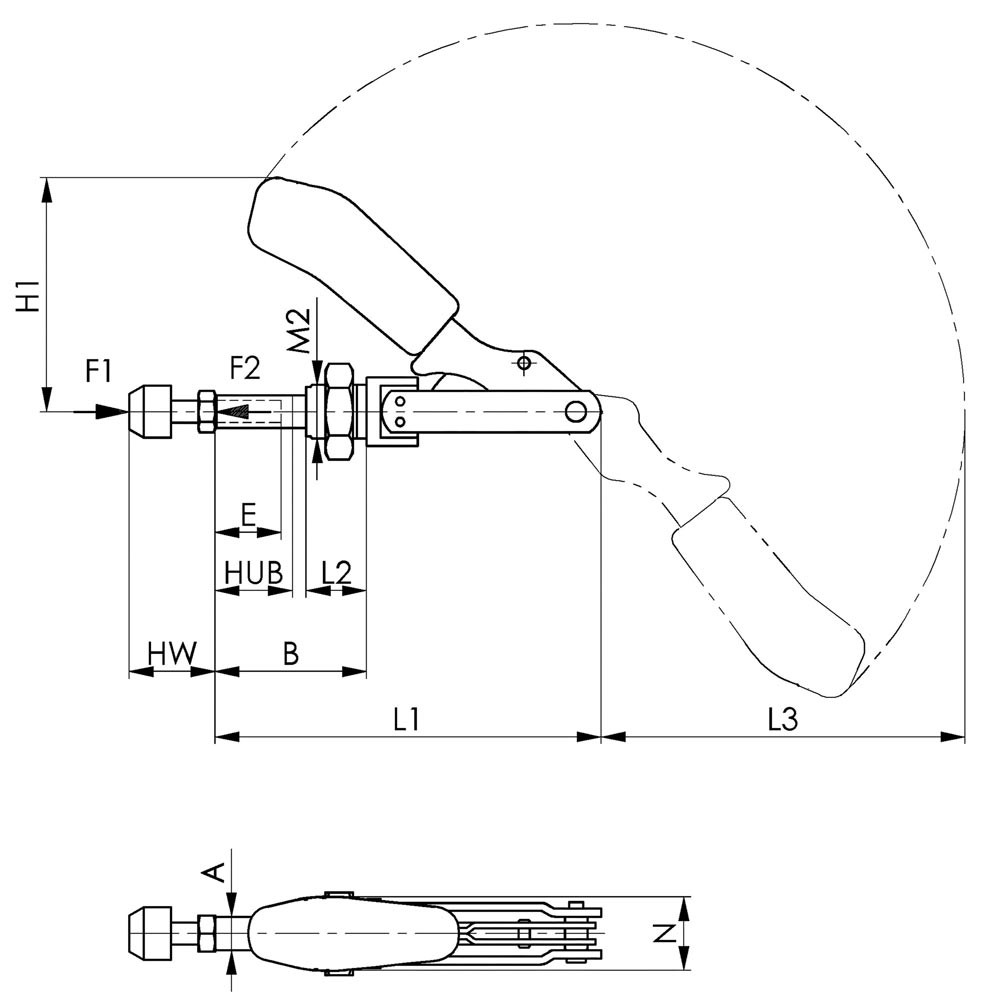

Weitere technische Eigenschaften:
· A: 12mm
· L2: 22mm
· M2: M20x1,5mm
· HW min.: 22mm
· L1: 140mm
· HW max.: 35mm
· H1: 82,5mm
· F1: 2,5kN
· B max.: 56mm
· F2: 2,5kN
· B min.: 24mm
· L3: 127mm
· E: 30mm
· N: 27mm

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Merkmale

Größe	3
Andrückschraube	M8 x 35
Hub	32 mm
Länge gespannt	140 mm
Höhe gespannt	82,5 mm
Haltekraft F2	2,5 kN
Haltekraft F1	2,5 kN
Marke	AMF

Anhänge

Datei (BTD_84030904_6438275.pdf, 95.65 KB)

TechnischeDokumentationNW

Datei (BTD_84030904_6443379_01.pdf, 68.1 KB)

TechnischeDokumentationNW

Varianten

Schubstangenspanner Nr. 6840 Größe 1 Artikelnummer: E6012934

keine Verfügbarkeitsinformationen

39,00 EUR (exkl. MwSt.)

46,41 EUR (inkl. MwSt.)

je 1 Stück

Größe	Hub	Länge gespannt	Höhe gespannt	Haltekraft F2	Haltekraft F1	Andrückschraube
1	20	91 mm	45,5 mm	1 kN	1 kN	M4 x 20

Schubstangenspanner Nr. 6840 Größe 2 Artikelnummer: E6012935

keine Verfügbarkeitsinformationen

42,90 EUR (exkl. MwSt.)

51,05 EUR (inkl. MwSt.)

je 1 Stück

Größe	Hub	Länge gespannt	Höhe gespannt	Haltekraft F2	Haltekraft F1	Andrückschraube
2	26	114 mm	66 mm	2 kN	2 kN	M6 x 25

Schubstangenspanner Nr. 6840 Größe 5 Artikelnummer: E6012936

keine Verfügbarkeitsinformationen

80,00 EUR (exkl. MwSt.)

95,20 EUR (inkl. MwSt.)

je 1 Stück

Größe	Hub	Länge gespannt	Höhe gespannt	Haltekraft F2	Haltekraft F1	Andrückschraube
5	40	171,5 mm	99 mm	4,5 kN	4,5 kN	M12 x 50

Schubstangenspanner Nr. 6840 Größe 0 Artikelnummer: E6438275

keine Verfügbarkeitsinformationen

35,20 EUR (exkl. MwSt.)

41,89 EUR (inkl. MwSt.)

je 1 Stück

Größe	Hub	Länge gespannt	Höhe gespannt	Haltekraft F2	Haltekraft F1	Andrückschraube
0	16	66,5 mm	37 mm	0,8 kN	0,8 kN	M4 x 20

Schubstangenspanner Nr. 6840 Größe 3 Artikelnummer: E6438276

keine Verfügbarkeitsinformationen

50,50 EUR (exkl. MwSt.)

60,10 EUR (inkl. MwSt.)

je 1 Stück

Größe	Hub	Länge gespannt	Höhe gespannt	Haltekraft F2	Haltekraft F1	Andrückschraube
3	32	140 mm	82,5 mm	2,5 kN	2,5 kN	M8 x 35
