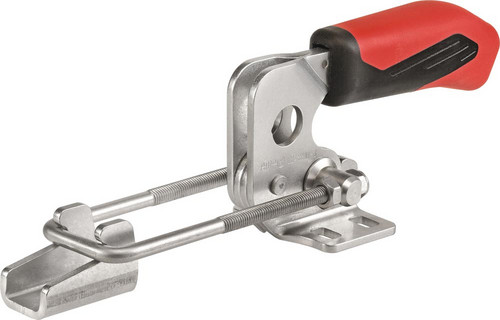

Verschlussspanner Nr. 6848HNI Größe 3 horizontal

Artikelnummer: E6438314

80,50 EUR (exkl. MwSt.)

95,80 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

horizontal · Niete in gefetteten Lagerbuchsen laufend · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet

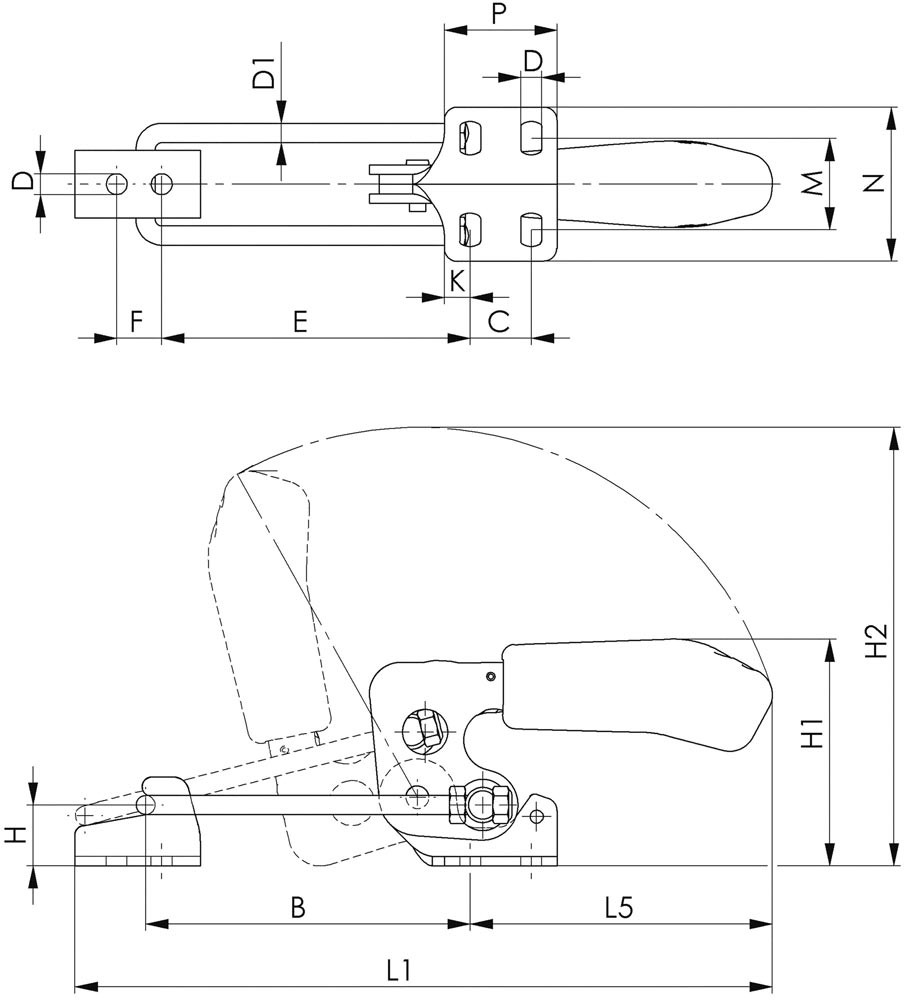

Weitere technische Eigenschaften:
· L5: 94mm
· C: 19mm
· D: 6,5mm
· E max.: 96mm
· L1 min.: 169mm
· L1 max.: 217mm
· E min.: 48,6mm
· H1: 70mm
· H2: 137mm
· Armlänge: 94mm
· B max.: 101mm
· Bohrungs-Ø: 6,5mm
· F: 14mm
· B min.: 53,5mm
· P: 35mm
· K: 8mm
· M: 24,5-32,5mm
· H: 19mm
· N: 48mm
· D1: 6mm

Lieferung inkl. Gegenhalter

Merkmale

Größe	3
Höhe gespannt	70 mm
Marke	AMF
Höhe geöffnet	137 mm
Bauart	horizontal
Spannweite	53,5-101 mm
Zugkraft	3,2 kN
Bohrungsabstand innen	48,6-96 mm
Länge gespannt	169-217 mm
Gegenhalterhöhe	19 mm
Material	Edelstahl

Anhänge

Datei (BTD_84030904_6438315.pdf, 93.58 KB)

TechnischeDokumentationNW

Datei (BTD_84030904_6443379_01.pdf, 68.1 KB)

TechnischeDokumentationNW

Varianten

Verschlussspanner Nr. 6848HNI Größe 2 horizontal Artikelnummer: E6438313

keine Verfügbarkeitsinformationen

60,00 EUR (exkl. MwSt.)

71,40 EUR (inkl. MwSt.)

je 1 Stück

Größe	Spannweite	Höhe gespannt	Höhe geöffnet	Zugkraft	Bohrungsabstand innen	Gegenhalterhöhe	Länge gespannt
2	42-76	47 mm	99 mm	1,6	38-72	12 mm	125-159
