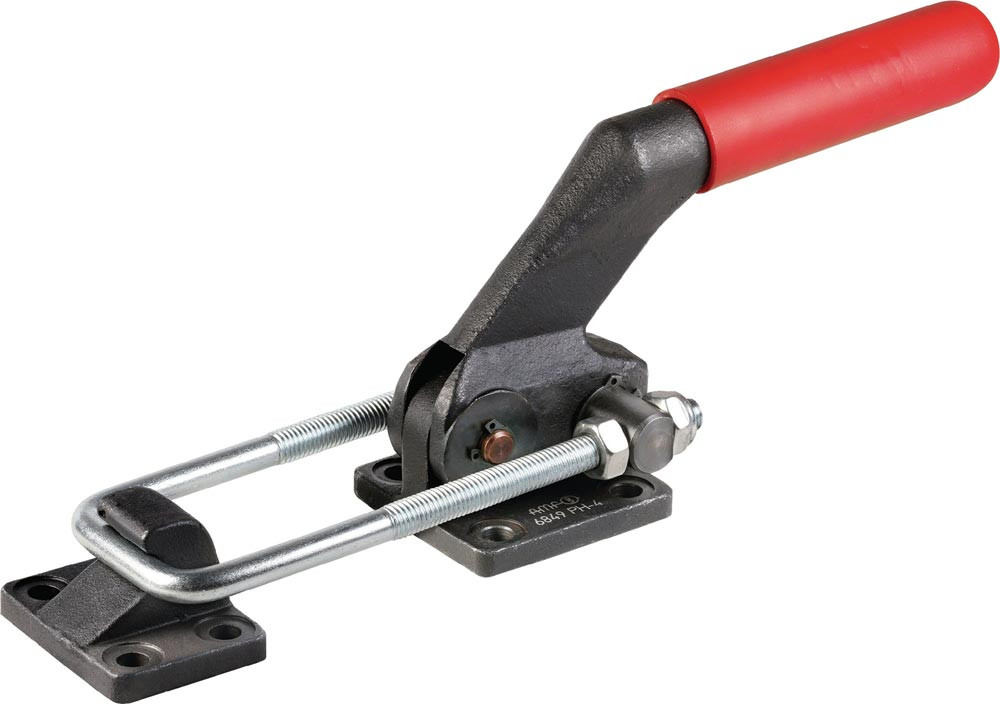

Abbildung ähnlich

Verschlussspanner Nr. 6849PH Größe 5 horizontal schwer

Artikelnummer: E6048267

166,00 EUR (exkl. MwSt.)

197,54 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt

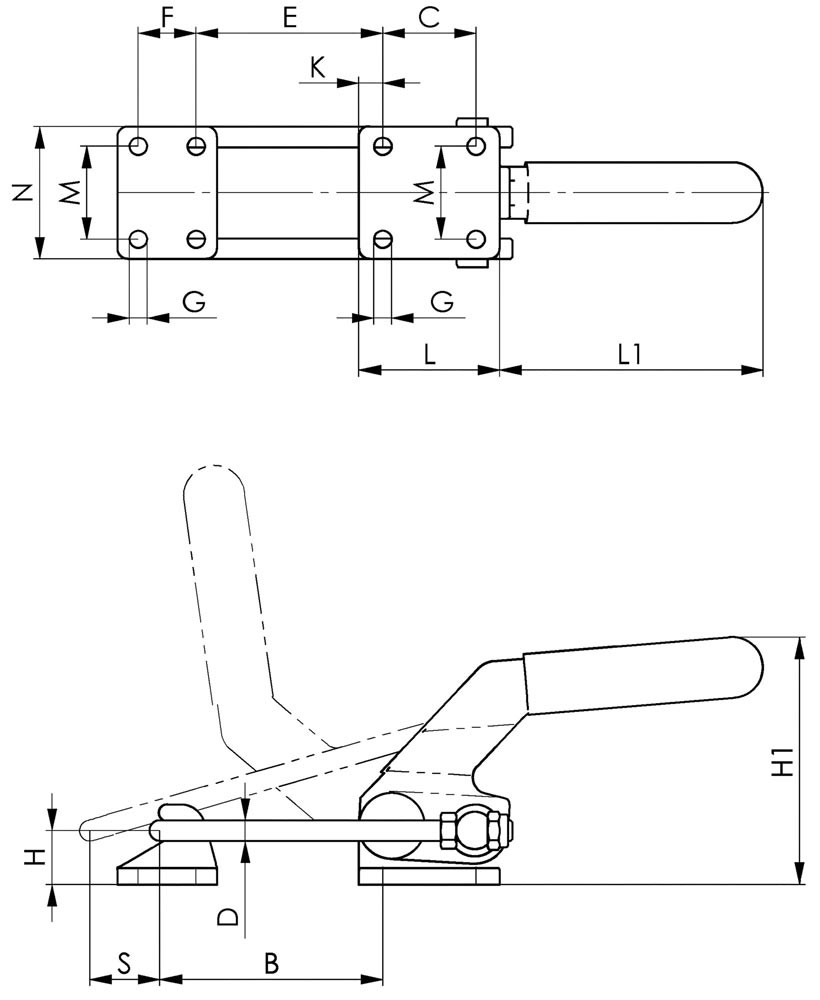

Weitere technische Eigenschaften:
· S: 47mm
· C: 57mm
· D: 12mm
· G: 10,5mm
· L1: 164mm
· H1: 146mm
· Armlänge: 164 mm
· L: 86mm
· Bohrungs-Ø: 10,5mm
· F: 35mm
· B: 49-114mm
· Eigenschaft: schwer
· K: 12,5mm
· E: 28-93mm
· M: 57mm
· H: 32mm
· N: 82mm

Lieferung inkl. Gegenhalter

Merkmale

Größe	5
Marke	AMF
Bauart	horizontal
Spannweite	49-114 mm
Zugkraft	27 kN
Bohrungsabstand innen	28-93 mm
Gegenhalterhöhe	32 mm
Material	Stahlguss brüniert
Verstellweg	65 mm
