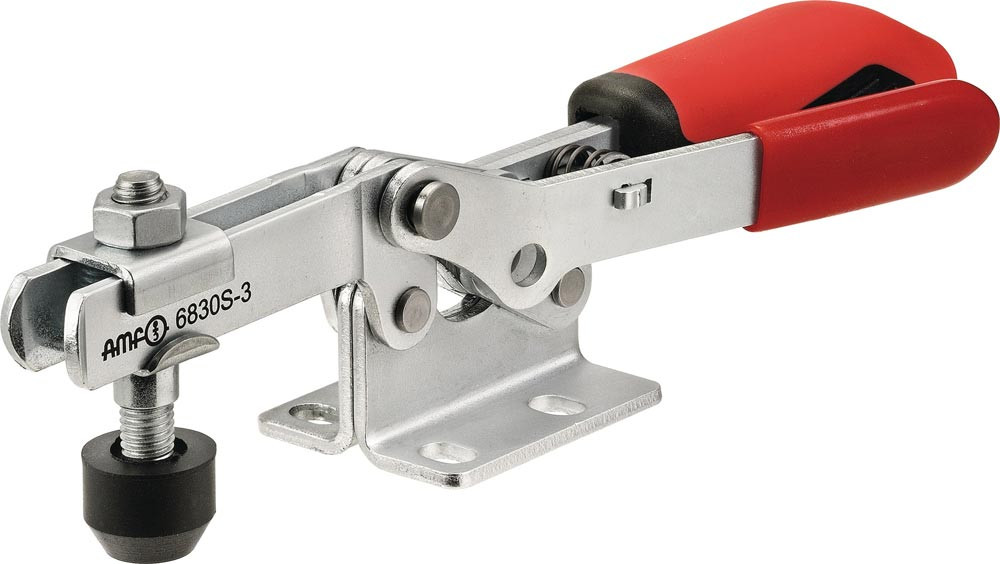

Waagrechtspanner Nr. 6830S Größe 4 waagrechter Fuß Sicherheitsverriegelung

Artikelnummer: E6438298

95,50 EUR (exkl. MwSt.)

113,65 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß · mit Sicherheitsverriegelung · für Spannstellung und geöffnete Stellung

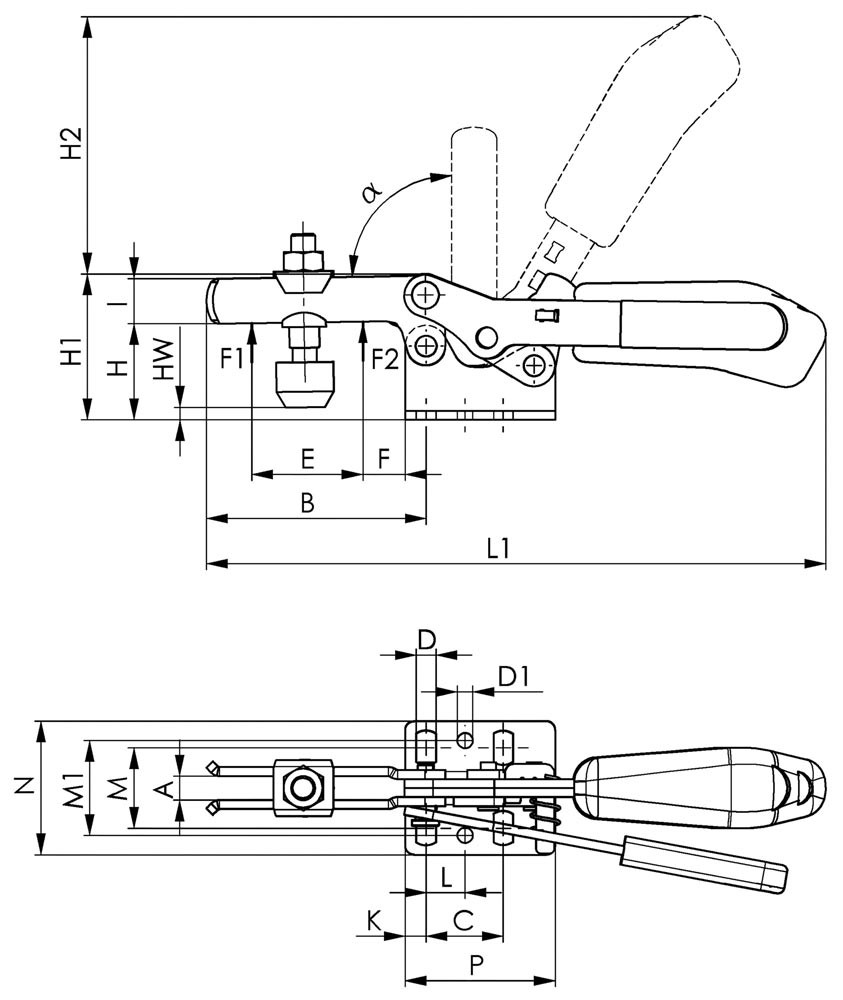

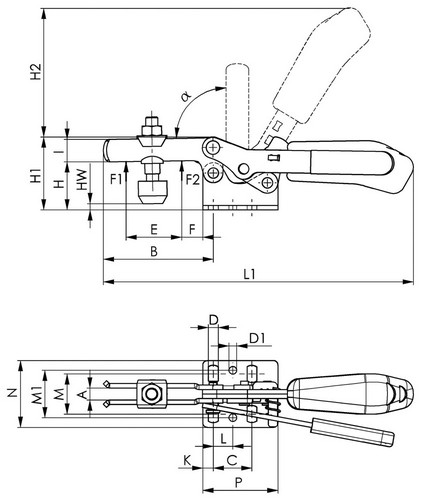

Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· a: 90°
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· F1: 2kN
· L: 20,5mm
· Bauart: waagrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 24mm
· H1: 75mm
· H2: 126,5mm
· M1: 43mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 29-43mm
· H: 45mm
· N: 58mm
· D1: 8,5mm

Merkmale

Größe	4
Länge gespannt	287 mm
Höhe gespannt	75 mm
Spannhöhe	45 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Marke	AMF
Bohrungs-Ø	8,5 mm
Spannweite	63 mm
Eigenschaft	Sicherheitsverriegelung

Anhänge

Datei (BTD_84030904_6443379_01.pdf, 68.1 KB)

TechnischeDokumentationNW

Datei (BTD_84030904_6438298.pdf, 92.16 KB)

TechnischeDokumentationNW

Varianten

Waagrechtspanner Nr. 6830S Größe 3 waagrechter Fuß Sicherheitsverriegelung Artikelnummer: E6438297

keine Verfügbarkeitsinformationen

67,50 EUR (exkl. MwSt.)

80,33 EUR (inkl. MwSt.)

je 1 Stück

Größe	Spannweite	Länge gespannt	Höhe gespannt	Spannhöhe	Haltekraft F2	Haltekraft F1	Bohrungs-Ø
3	38 mm	206 mm	48,5 mm	32 mm	2,5 kN	1,8 kN	6,5 mm
