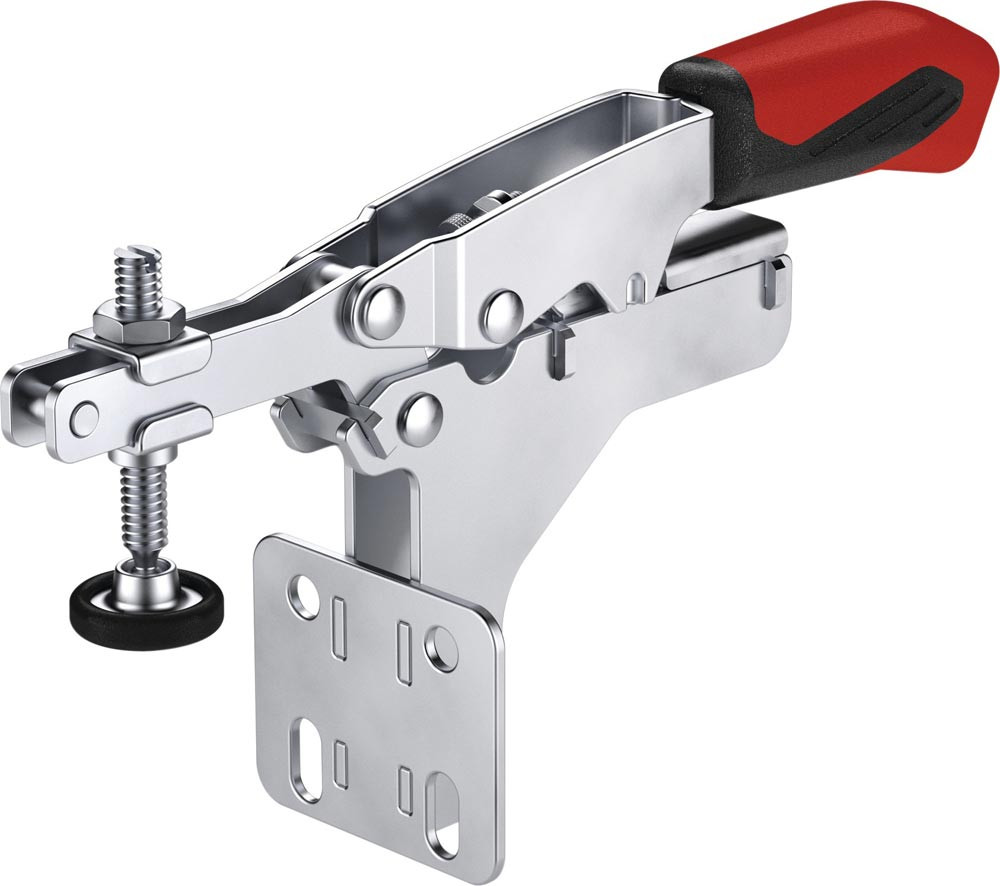

Waagrechtspanner Nr. 6871 Größe 50 Winkelfuß

variabel · mit offenem Haltearm und Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · automatischer Höhenausgleich S:
Größe 20 = 20 mm
Größe 50 = 35 mm
maximaler Höhenausgleich:
Größe 20 = 35 mm
Größe 50 = 40 mm

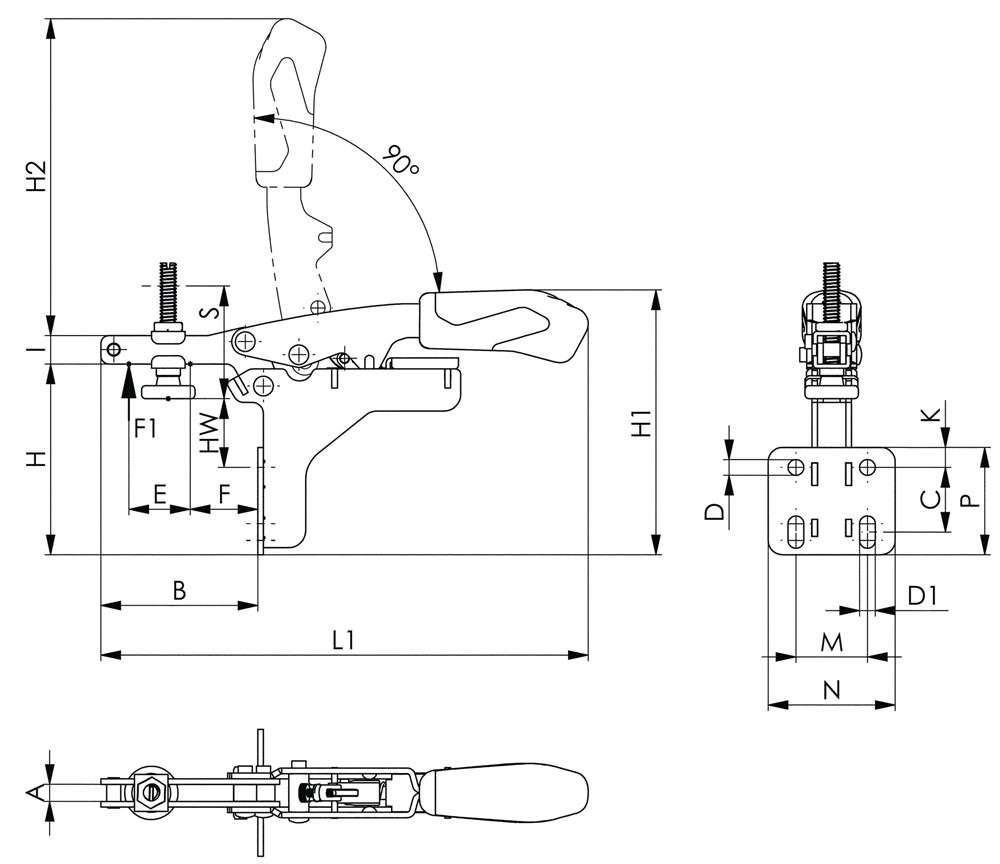

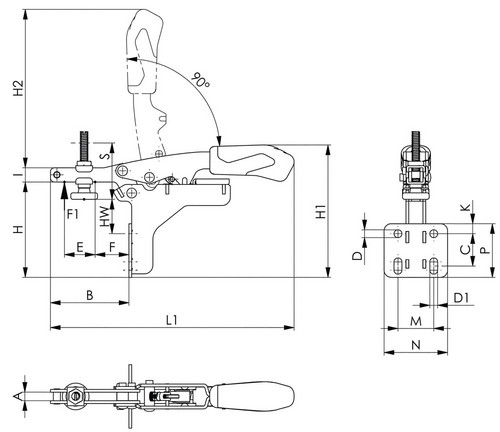

Weitere technische Eigenschaften:
· A: 8,4mm
· C: 22-32mm
· D: 6,5mm
· Andrückschraube: M8 x 55
· HW min.: 1mm
· L1: 244mm
· HW max.: 31mm
· H1: 124mm
· F1: 3kN
· H2: 158mm
· Bauart: Winkelfuß
· I: 13mm
· F: 37mm
· B: 85mm
· P: 51mm
· K: 10,6mm
· E: 35mm
· M: 38,1mm
· H: 88mm
· N: 57mm
· D1: 6,5mm

Lieferung mit verzinkter Andrückschraube
