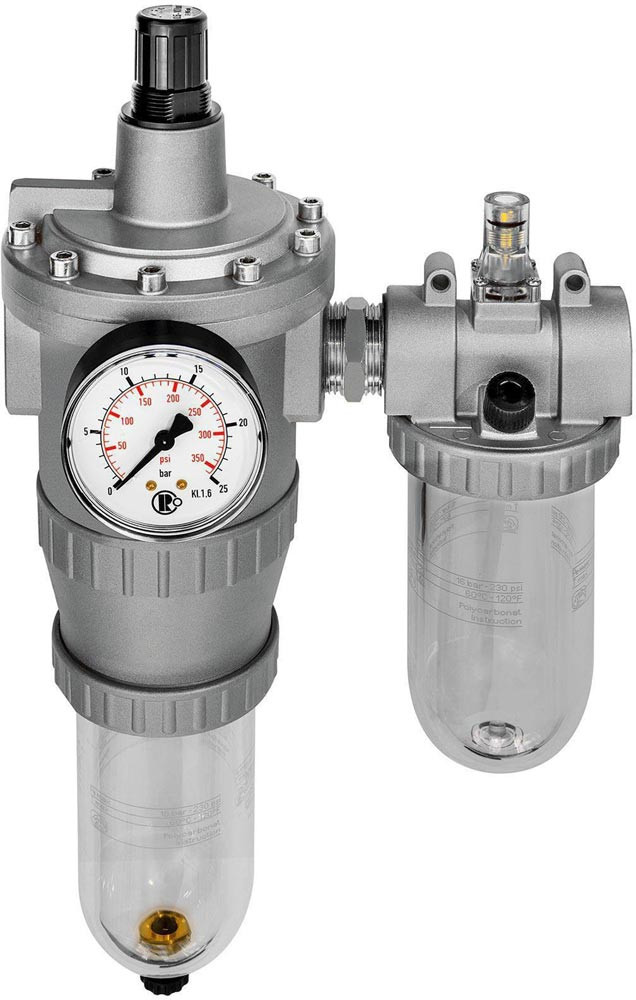

Abbildung ähnlich

Wartungseinheit Standard Gewinde G 1 halbautomatisch BG IV 2-tlg. 4000 l/min Breite 220 mm

Artikelnummer: E6017118

auf Anfrage

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

Standard · zweiteilig, bestehend aus einem vordruckunabhängigen, rücksteuerbaren Membrandruckregler mit Sekundärentlüftung in Verbindung mit einem Zentrifugalabscheider und einem Proportionalöler · mit Polycarbonatbehälter · Innengewinde

Weitere technische Eigenschaften:
· A: 220mm
· C: 190,6mm
· Ablassventil: halbautomatisch
· B: 452,0mm

Merkmale

Modell	BG IV
Durchfluss	4000 l/min
Breite	220 mm
Umgebungstemperatur	max. +60 °C
Temperaturbereich	max. +60 °C
Aufbau	2-tlg.
Regelbereich	0,5 - 10 bar
Marke	RIEGLER
Mediumstemperatur	max. +60 °C
Gewinde mm	30,93
Dichtmaterial	NBR
Gehäuse	Zink-Druckguss / Aluminium, silber lackiert
Eingangsdruck	max. 16 (Kunststoffbehälter)
Filterfeinheit	40 µm
Eingangsdruck (Kunststoffbehälter)	max. 16 bar
Eingangsdruck (Metallbehälter)	max. 25 bar
REACH - SVHC	ja
Durchflusswertmessung	bei P 1 = 8 bar, P 2 = 6 bar und Druckab
Tropfaufsatz	PA
DN	25
Gewinde	G 1
Kondensatablass	halbautomatisch

Anhänge

Datei (BTD_84120205_6017118.pdf, 690.9 KB)

TechnischeDokumentationNW

Datei (BTD_84120205_6017118_01.pdf, 346.52 KB)

TechnischeDokumentationNW

Varianten

Wartungseinheit Standard Gewinde G 1/4 halbautomatisch BG I 2-tlg. 600 l/min Breite 117 mm Artikelnummer: E6017114

keine Verfügbarkeitsinformationen

92,00 EUR (exkl. MwSt.)

109,48 EUR (inkl. MwSt.)

je 1 Stück

Gewinde	Gewinde mm	Modell	Durchfluss	Breite	DN	Filterfeinheit
G 1/4	11,89	BG I	600	117	6	5 (40 μm bei BG IV)

Wartungseinheit Standard Gewinde G 3/8 halbautomatisch BG I 2-tlg. 600 l/min Breite 117 mm Artikelnummer: E6017115

keine Verfügbarkeitsinformationen

92,00 EUR (exkl. MwSt.)

109,48 EUR (inkl. MwSt.)

je 1 Stück

Gewinde	Gewinde mm	Modell	Durchfluss	Breite	DN	Filterfeinheit
G 3/8	15,39	BG I	600	117	6	5 (40 μm bei BG IV)

Wartungseinheit Standard Gewinde G 1/2 halbautomatisch BG III 2-tlg. 2100 l/min Breite 175 mm Artikelnummer: E6017116

keine Verfügbarkeitsinformationen

167,00 EUR (exkl. MwSt.)

198,73 EUR (inkl. MwSt.)

je 1 Stück

Gewinde	Gewinde mm	Modell	Durchfluss	Breite	DN	Filterfeinheit
G 1/2	19,17	BG III	2100	175	15	5 (40 μm bei BG IV)
